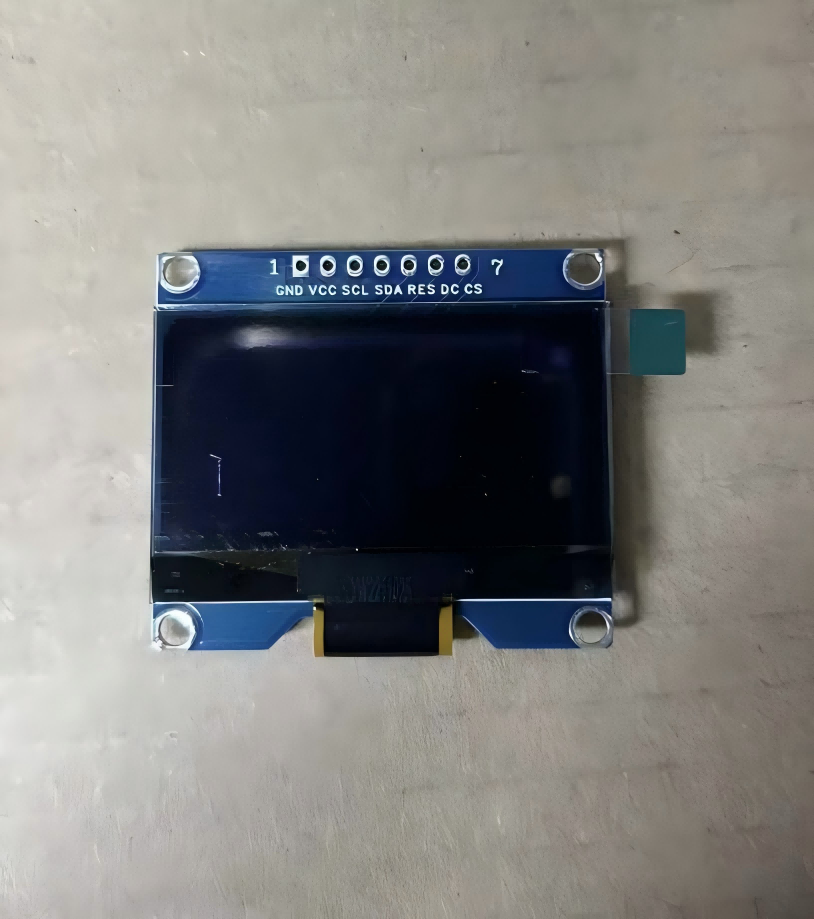

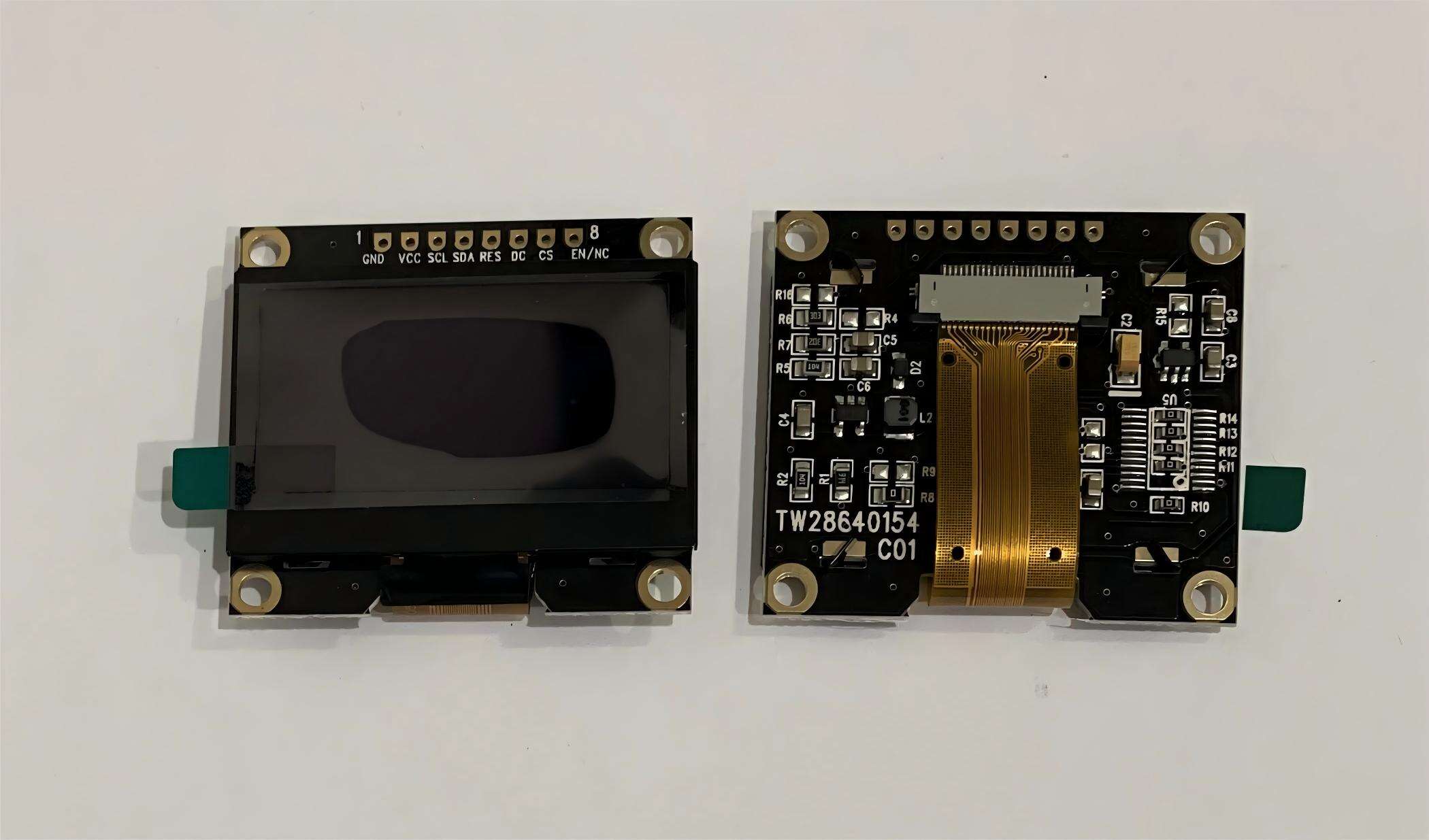

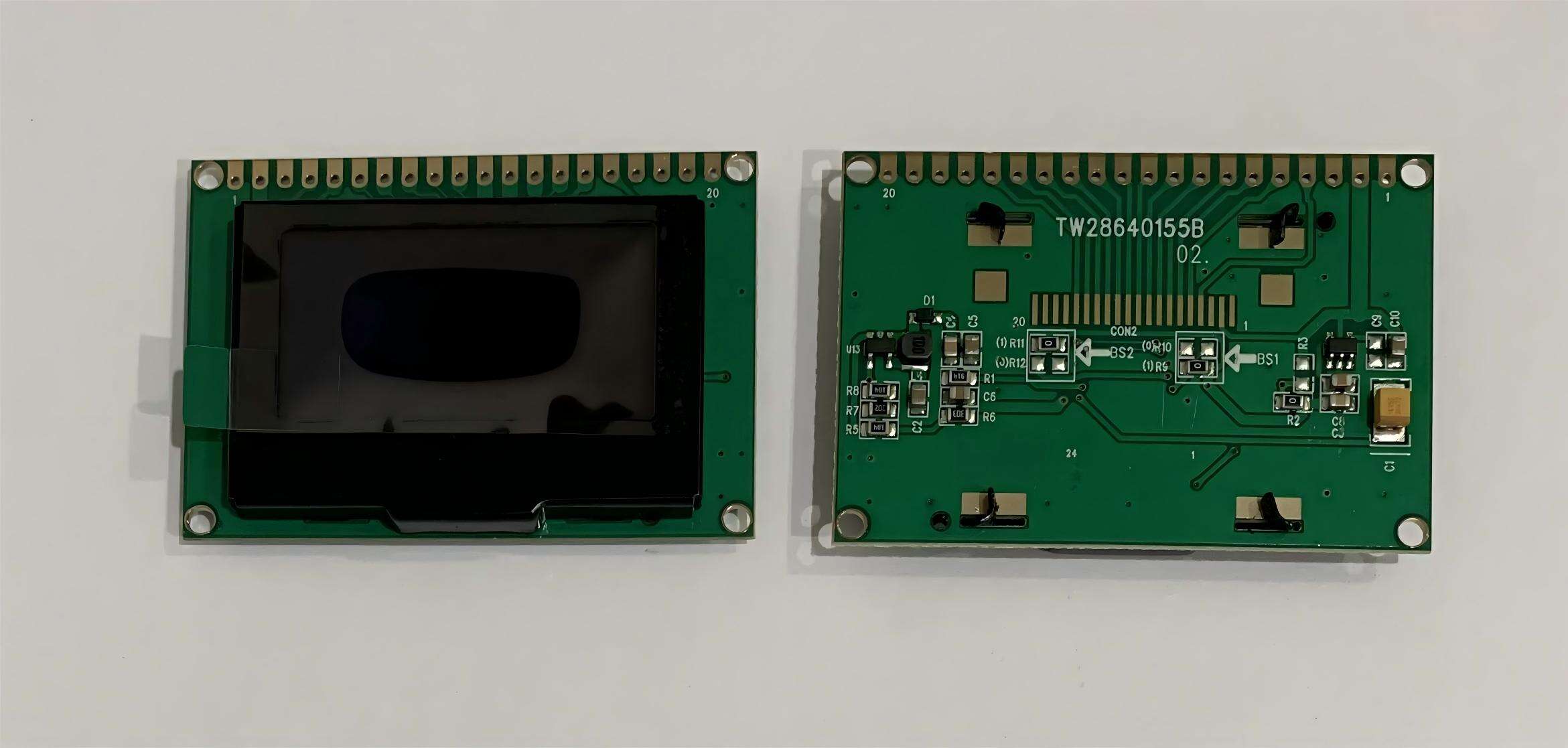

1,54 дюйма, OLED-модуль с разрешением 128×64, 20-контактный, 8-контактный и 7-контактный, контроллер SSD1309, интерфейсы SPI, параллельный и I²C
- Обзор
- Рекомендуемые товары
1.1 Технические характеристики дисплея
Режим отображения
Пассивная матрица — OLED: белый/жёлтый/синий
Интерфейс: 8-битный параллельный интерфейс 68XX/80XX, 4-проводной SPI, I2C
Коэффициент мультиплексирования: 1/64
Управляющая ИС: SSD1305/1309/CH1116
Корпус: толщина 0,5 мм
Механические характеристики

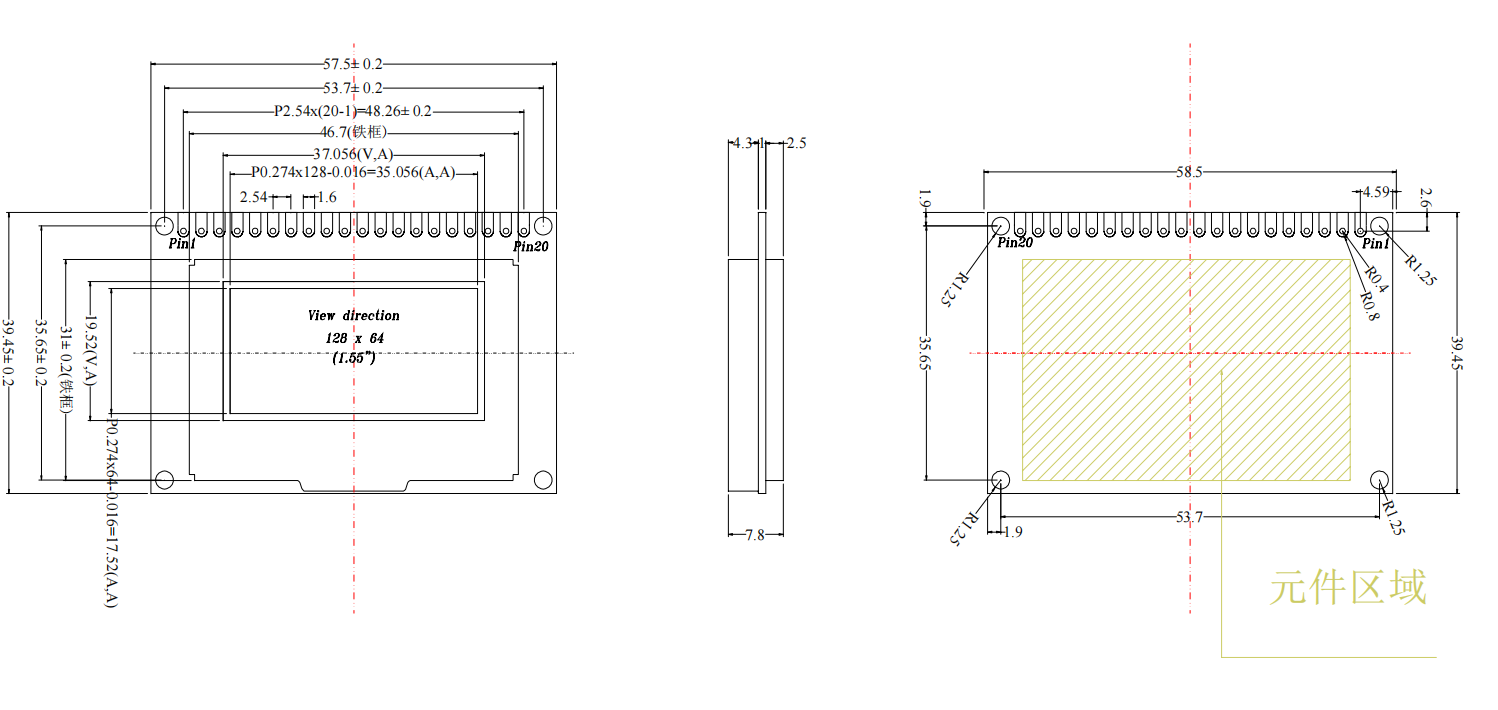

Габаритный чертёж: 57,5 (Ш) × 39,45 (В) × 7,8 макс. (Т) мм
Область просмотра: 37,0 (Ш) × 19,5 (В) мм
Активная область: 35,052 (Ш) × 17,516 (В) мм
Разрешение: 128 точек × 64
Шаг пикселя: 0,274 (Ш) × 0,274 (В) мм
Размер пикселя: 0,258 (Ш) × 0,258 (В) мм
